Напряжение питания
|
220-240 В, 50 Гц
|
Минимальная температура монтажа
|
-15 °C
|
Минимальный радиус однократного изгиба при установке
|
35 мм
|
Электрическое сопротивление изоляции
|
103 Мом*м
|
Электрическое сопротивление экранирующей оплётки
|
Не более 10 Ом/км
|
Диапазон температуры окружающей среды
|
-50…+50 °C
|
Относительная влажность воздуха при температуре 35 °C
|
98+\-2%
|
Длина готовых секций (для комплектов SAMREG)
|
От 1 до 20 м, иные длины – по запросу
|
Длина установочного провода (для комплектов SAMREG)
|
2 м
|
Описание
Кабель Samreg 17HTM-2CT (1м) – это саморегулирующийся греющий кабель мощностью 17 Вт/метр, предназначенный для обогрева труб и трубопроводов с монтажом ВНУТРЬ трубы. У кабеля фторполимерная внешняя оболочка, сертифицированная для применения с ПИТЬЕВОЙ ВОДОЙ. Оплётка из лужёной медной проволоки служит дополнительной механической защитой и выполняет заземляющую функцию.

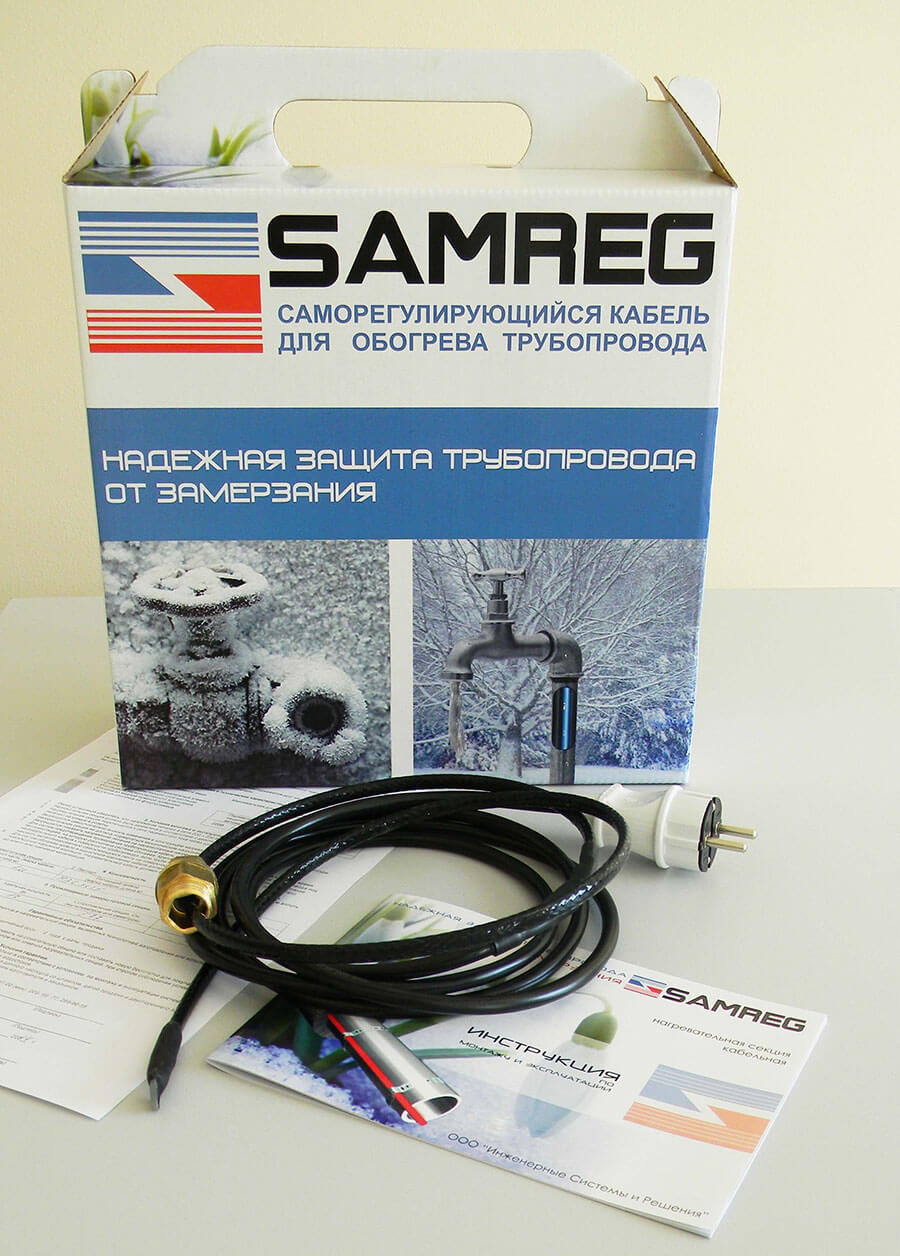

Состав комплекта
Нагревательная секция;
Инструкция по установке и эксплуатации;

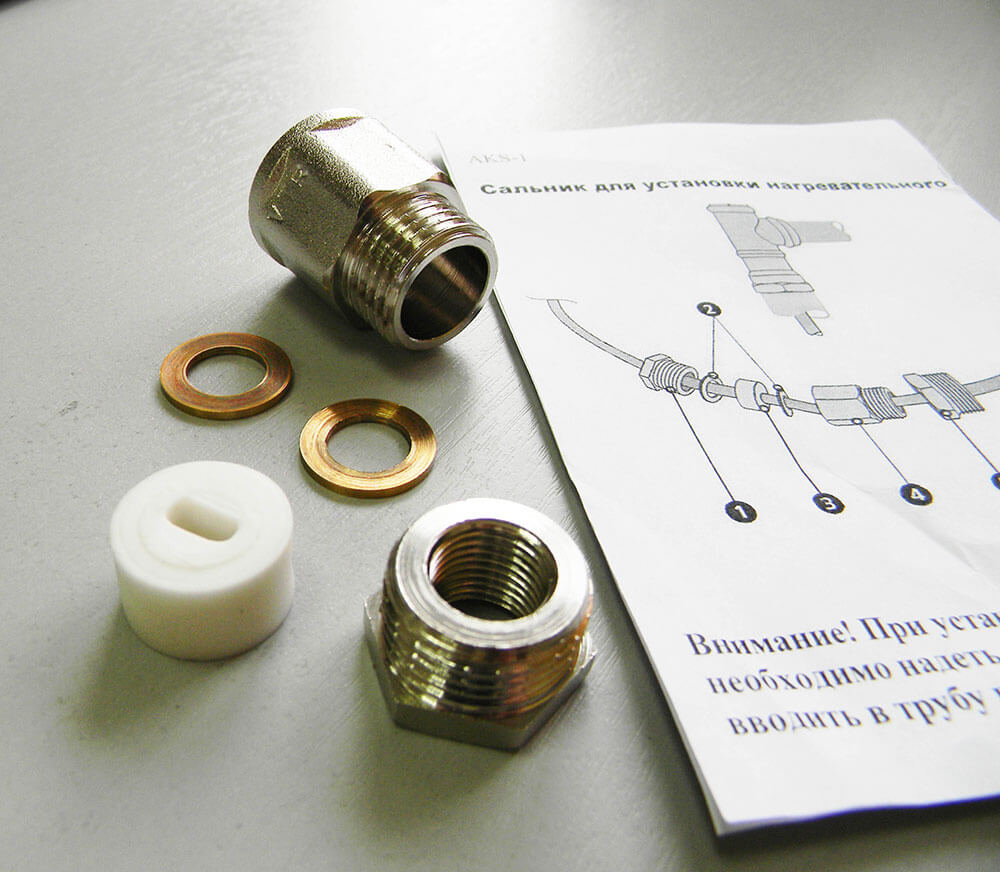

Комплект для ввода в трубу AKS-1 (для секций SAMREG HTM-CT);
Упаковка.
Преимущества готовых комплектов кабеля SAMREG
Автоматическое регулирование мощности кабеля в зависимости от изменения температуры окружающей среды. Например, если одна часть кабеля смонтирована на трубе, расположенной в грунте, другая часть этого же кабеля на трубе, расположенной на улице, а третья часть на трубе, установленной в доме, то на каждом отрезке саморегулирующийся кабель будет иметь разную мощность;
Удобство установки и эксплуатации системы обогрева. Система обогрева на основе саморегулирующегося кабеля может подключаться непосредственно к сети питания, в то время как системы на основе резистивного кабеля должны использовать термостат или терморегулятор для контроля температуры кабеля. Кроме того, саморегулирующийся кабель не требует специального обслуживания;
Исключение перегрева и перегорания кабеля даже при монтаже внахлест. Кабель в месте наложения уменьшит свою мощность на этом участке в ответ на увеличение температуры, и перегрева не произойдет;
Экономия электроэнергии за счет уменьшения мощности при увеличении температуры объекта. При увеличении температуры окружающей среды саморегулирующийся кабель, установленный на объекте, будет снижать свою мощность, а, следовательно, и расход электроэнергии на обогрев;
Комплект полностью готов к работе, вам остается только уложить кабель и подключить его напрямую в розетку;

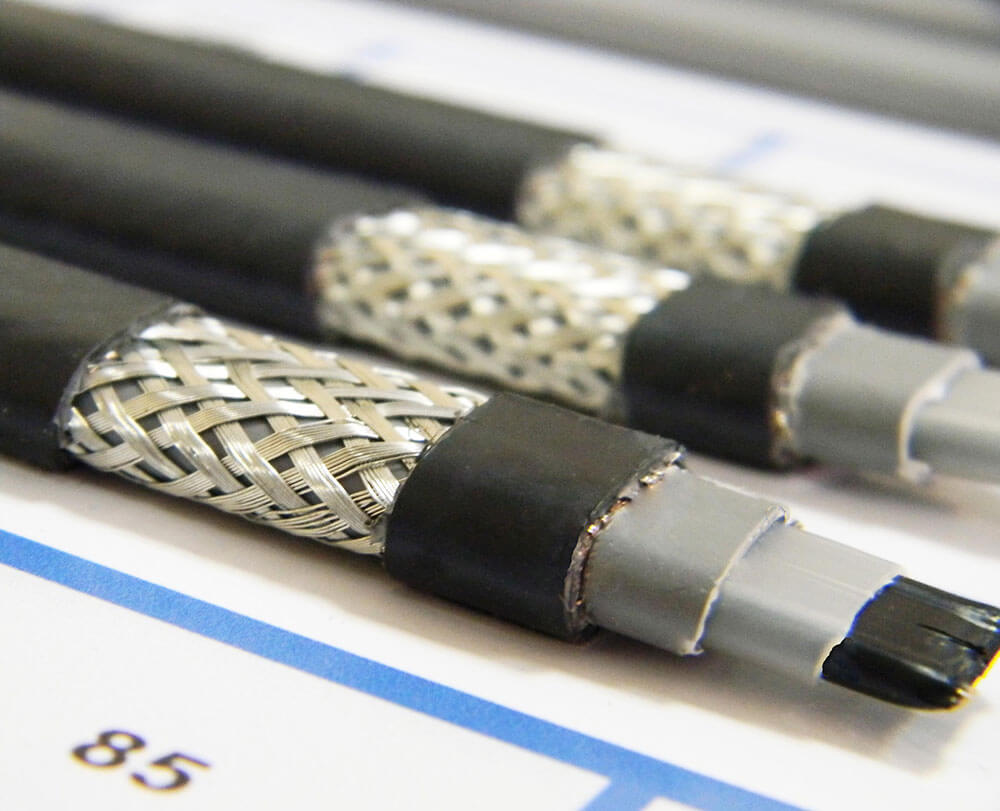

Строение кабеля
Наружняя полиолефиновая оболочка.
Оплетка из луженой медной проволоки.
Изоляция из эластомерного термопластика.
Полиэфирная оболочка.
Полупроводящая саморегулирующая матрица.
Медные жилы диаметром от 1.3 мм.
Изоляция из эластомерного термопластика – дополнительная механическая защита и увеличение равномерности тепловыделения. Полиэфирная оболочка обеспечивает равномерное распределение тепла и защиту греющих жил. Полупроводящая саморегулирующаяся матрица является основным компонентом саморегулирующегося нагревательного кабеля, увеличивая тепловыделение при уменьшении температуры окружающей среды и наоборот.
Медные полупроводниковые жилы служат для питания саморегулирующейся матрицы.

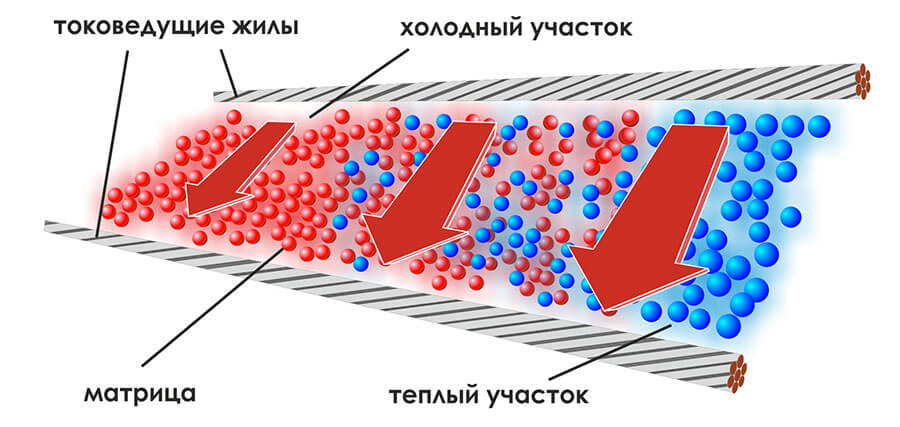

Механизм действия
Основная часть греющего кабеля – это полупроводниковая матрица, через которую происходит выделение тепла.

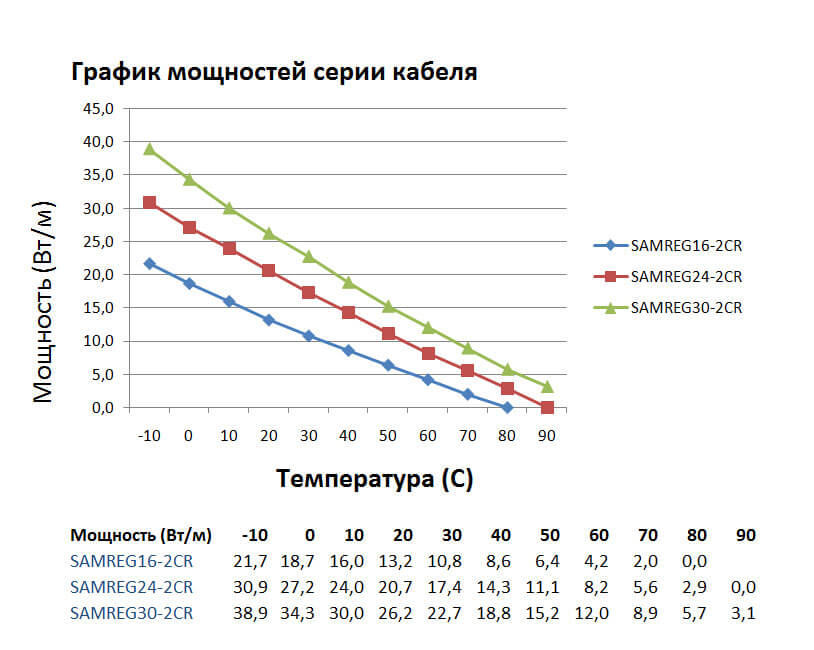

Сопротивление матрицы зависит от температуры окружающей среды, это обеспечивает саморегулирование тепловой мощности кабеля, т.е. при понижении температуры поверхности сопротивление матрицы убывает, тепловыделение возрастает и наоборот.
