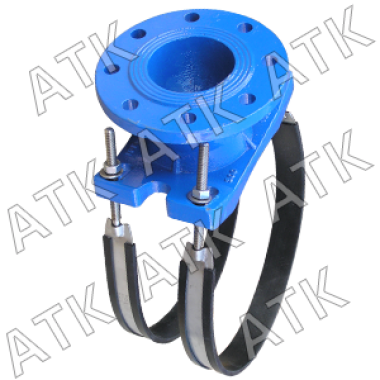

Отвод хомутовый ФЛАНЦЕВЫЙ (седелка) Ду50 х 200 (206-233), 2хомута
Назначение отвода хомутового фланцевого (седелки) АТКА
Отводы хомутовые фланцевые предназначены для быстрого создания ответвления от магистрального трубопровода для монтажа трубопроводной арматуры с фланцевым или резьбовым соединением. Врезку возможно выполнить без отключения давления рабочей среды. Отвод хомутовый фланцевый также имеет другие наименования: хомутовый отвод фланцевый, седелка (седёлка) фланцевая, хомут врезной фланцевый, седло врезное фланцевое.
Конструкция и принцип действия отвода хомутового фланцевого (седелки) АТКА
Отвод хомутовый (хомутовый отвод фланцевый, седёлка фланцевая, хомут врезной фланцевый, седло врезное фланцевое) состоит из седла, уплотнения, фиксирующего хомута, резиновой обкладки, опорных втулок и гаек Седло покрыто эпоксидно-порошковой эмалью толщиной 250 мкр. Отвод на магистральную трубу с фланцем DN 50 имеет один фиксирующий хомут, с фланцами DN 80 и DN100 - два хомута. На концах нержавеющего хомута приварены шпильки для его натяжения вокруг трубы путем протягивания гаек.
Установка отвода возможна в двух вариантах.
1. На готовое отверстие в магистральном трубопроводе при отключенном давлении рабочей среды.
2. На магистральный трубопровод под давлением с рассверловкой отверстия через запорный кран с помощью специального приспособления.
В первом случае, вынимают один конец хомута с опорной втулкой и навинченной гайкой из паза седла. Располагают седло так, чтобы уплотнение расположилось вокруг отверстия. Охватывают хомутом трубу и заводят конец хомута обратно в паз седла. Равномерно затягивают гайки. Монтируют запорную арматуру или ответвительный трубопровод.
Во втором случае после установки хомута на проектное место, монтируют на нем запорную арматуру (как правило шаровой кран или запорный вентиль) и специальное приспособление для сверления отверстий. Выполняют сверление через кран до струи рабочей жидкости из отверстия. Затем перекрывают кран. В зависимости от исполнения седла возможно присоединение трубопроводной арматуры или ответвительного трубопровода с фланцевым по ГОСТ 12820-80 или муфтовым соединением с дюймовой трубной резьбой.
Отводы хомутовые не являются фитингами, несущими конечную нагрузку. Отводы хомутовые (хомутовый отвод фланцевый, седёлка фланцевая, хомут врезной фланцевый, седло врезное фланцевое) не могут воспринимать неуравновешенную нагрузку от массы конца ответвительной трубы. Трубы должны быть жестко зафиксирована на опорах. Монтаж производится в пространственном положении удобном для врезки.
| Рабочая среда | вода, нейтральные жидкости, фекальные воды, сточные воды |
| Температура рабочей среды | от -20 до +110 °C |
| Присоединение | Компрессионное (обжимное), Фланцевое |
| Направление потока | любое |
| Установочное положение | любое |
| Гарантийный срок эксплуатации, месяцев | 12 |
| Регламентирующий документ | ТУ 25.94.12-002-52607177-2019 |
| Назначение | детали трубопроводов, метизы |
| Страна происхождения | Россия |
| Производитель (Бренд) | АТКА |

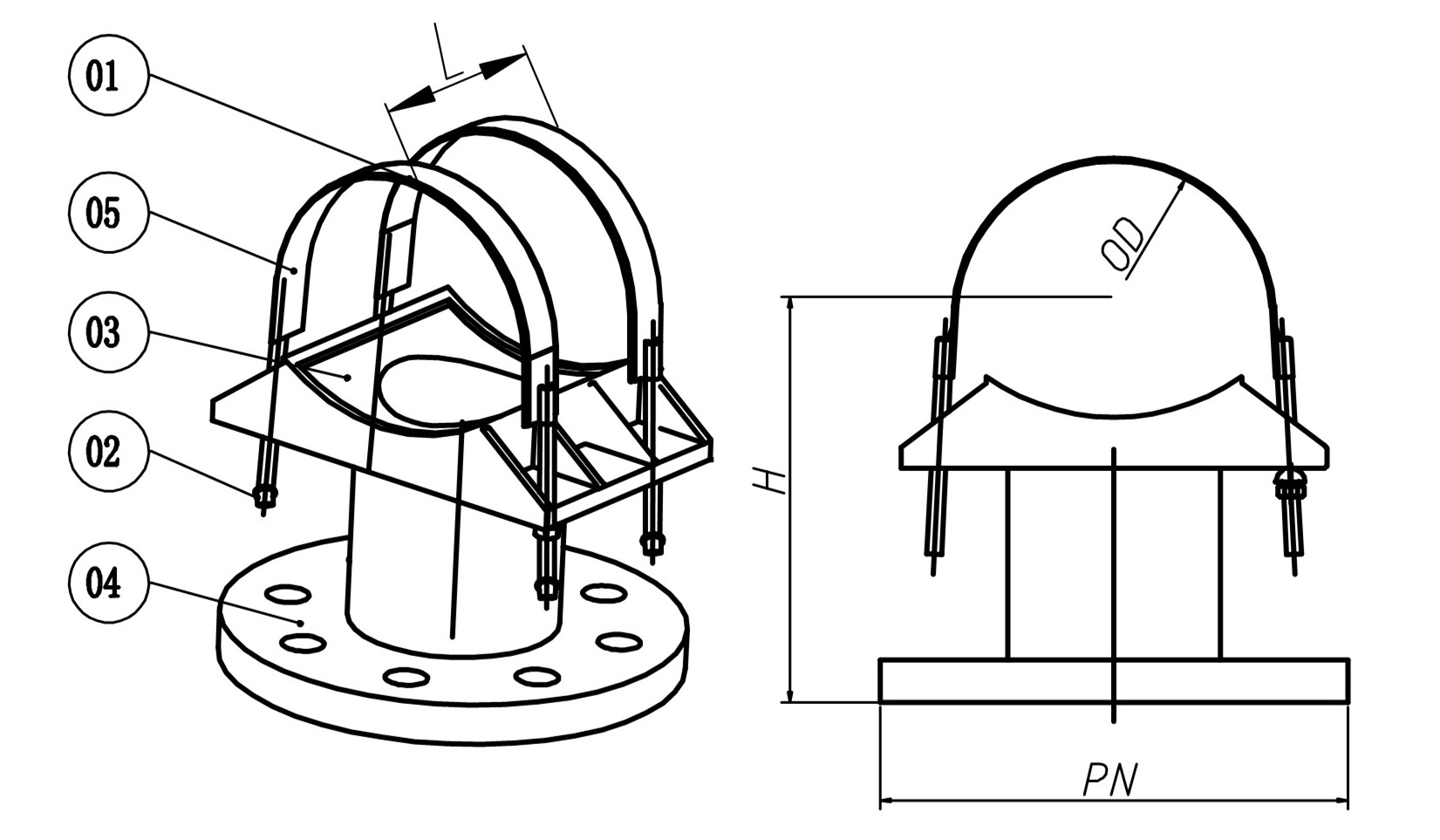

| Поз. | Наименование | Материал |
|---|---|---|
| 1 | Лента бандажная | Нержавеющая сталь 12Х18Н10Т |
| 2 | Гайка | Оцинкованная сталь Ст20 |
| 3 | Манжета | EPDM |
| 4 | Корпус | Высокопрочный чугун GGG50 c эпоксидно порошковым покрытием |
| 5 | Уплотнение | EPDM |
| Модель | Диаметр условного прохода | Условное давление | Габаритные и присоединительные размеры | Масса | |||||
|---|---|---|---|---|---|---|---|---|---|
| Модель для фильтра | DN |
PN МПа |
Строительная длина, мм | L, мм | H мм | B, мм | DMIN мм | DMAX мм | m, кг |
| 80 | 1,6 | 115 | 115 | 200 | 165 | 88 | 98 | 4,65 | |
| 100 | 1,6 | 115 | 115 | 200 | 165 | 108 | 118 | 4,73 | |
| 125 | 1,6 | 115 | 115 | 200 | 165 | 133 | 144 | 4,83 | |
| 150 | 1,6 | 115 | 115 | 200 | 165 | 159 | 170 | 4,93 | |
| 175 | 1,6 | 115 | 115 | 200 | 165 | 191 | 200 | 5,08 | |
| 200 | 1,6 | 115 | 115 | 200 | 165 | 216 | 225 | 5,23 | |
| 225 | 1,6 | 115 | 115 | 200 | 165 | 241 | 250 | 5,38 | |
| 250 | 1,6 | 115 | 115 | 200 | 165 | 267 | 280 | 5,53 | |
| 300 | 1,6 | 115 | 115 | 200 | 165 | 315 | 326 | 5,73 | |
| 225 | 1,6 | 115 | 115 | 220 | 200 | 241 | 250 | 9,9 | |
| 250 | 1,6 | 140 | 140 | 235 | 200 | 267 | 280 | 10,26 | |
| 300 | 1,6 | 140 | 140 | 235 | 200 | 315 | 326 | 10,86 | |
| 200 | 1,6 | 140 | 206 | 233 | 10,40 | ||||
| 225 | 1,6 | 140 | 140 | 235 | 220 | 241 | 250 | 10,52 | |
| 250 | 1,6 | 135 | 135 | 235 | 220 | 267 | 280 | 10,82 | |
| 300 | 1,6 | 140 | 140 | 258 | 220 | 315 | 326 | 11,42 | |
| 350 | 1,6 | 135 | 135 | 258 | 220 | 355 | 368 | 11,5 | |
| 400 | 1,6 | 135 | 135 | 258 | 220 | 428 | 438 | 12,1 | |
| 500 | 1,6 | 135 | 135 | 258 | 220 | 530 | 540 | 13 | |
| 600 | 1,6 | 135 | 135 | 258 | 220 | 630 | 640 | 13,9 | |
| 300 | 1,6 | 310 | 320 | 310 | 313 | 338 | 11,42 | ||
| 400 | 1,6 | 380 | 320 | 380 | 418 | 443 | 12,5 | ||
| 500 | 1,6 | 448 | 216 | 448 | 508 | 532 | 13,00 | ||
| 600 | 1,6 | 560 | 230 | 560 | 630 | 640 | 13,9 | ||
DN - диаметр условного прохода трубы , на которую монтируются хомуты
DN2 - диаметр условного прохода фланца седелки
PN - внешний диаметр фланца седелки
n - количество хомутов на одной седелке
| DN2 | DN | n |
| 50 | 80-300 | 1 |
| 80 | 225-300 | 2 |
| 100 | 225-600 | 2 или 3 |
