Отвод хомутовый ФЛАНЦЕВЫЙ (седелка) Ду100 х 300 (313-338), 2хомута
При заказе через сайт доставка от 8000 рублей автомобилем «Газель» (длина 4 м) в черте города для физических лиц бесплатная*
Для оптовых клиентов – бесплатная доставка - от 50 000 рублей в черте города*
Доставка до транспортной компании в г. Твери - 300 рублей без НДС.
Газель с манипулятором (грузоподъемность - до 850 кг., вылет стрелы - до 5.45 метров) вы можете взять в аренду. Стоимость – 1000 рублей/час, при условии заказа от 3 часов. Автомобиль предполагается к сдаче в аренду с нашим опытным водителем.
*Для уточнения стоимости доставки по области - обратитесь к вашему менеджеру
Безналичный расчет для Юридических лиц (цены на сайте указаны с НДС - 20%)
При заказе товара или услуг по безналичному расчету необходимо предоставить банковские реквизиты. Выставленный счет действителен в течение 3-х банковских дней.
Для этого Вы можете направить нам ваши реквизиты по адресу info@sanar-tver.ru и позвонить по контактному телефону +7 (4822) 32-28-74,34-30-56.
Товар отгружается только после фактического поступления денег на расчетный счет при наличии доверенности от организации и паспорта. Оплата заказов клиентами - юридическими лицами возможна как по безналичному расчету, так и за наличность.
Все необходимые для бухгалтерии документы (оригинал счета на оплату, счет-фактура, накладная) выдаются вместе с заказом при получении.
Оплата наличными или банковской картой для физических лиц
Мы доставляем товары, заказанные в нашем магазине (с оплатой наличными). Прием и оплата товара производится в присутствии нашего сотрудника службы доставки. При этом проверяется комплектность изделия и отсутствие внешних дефектов.
Так же можно забрать товар самовывозом с нашего склада по адресу: г. Тверь, Московское шоссе, дом 30. Оплата (банковской картой или наличными) и приемка товара производиться на складе.
Банковский перевод или оплата онлайн
Вы можете оплатить заказ через любой банк, действующий на территории России.
При банковском переводе от частного лица требуются паспортные данные плательщика. Счет со всеми параметрами Вашего заказа Вы сможете получить после согласования деталей заказа и резервирования товара отделом продаж.
Выставленный счет действителен в течение 3-х банковских дней. Заказ резервируется на складе до момента поступления денежных средств, и удерживаются в резерве не дольше 3х рабочих дней.
Срок зачисления денежных средств - 1-2 рабочих дня. Заказ отгружается только после фактического поступления денег на расчетный счет.
Цены на сайте могут отличаться от текущих
33 363.32 руб. /шт.
Купить в один клик
Назначение отвода хомутового фланцевого (седелки) АТКА
Отводы хомутовые фланцевые предназначены для быстрого создания ответвления от магистрального трубопровода для монтажа трубопроводной арматуры с фланцевым или резьбовым соединением. Врезку возможно выполнить без отключения давления рабочей среды. Отвод хомутовый фланцевый также имеет другие наименования: хомутовый отвод фланцевый, седелка (седёлка) фланцевая, хомут врезной фланцевый, седло врезное фланцевое.
Конструкция и принцип действия отвода хомутового фланцевого (седелки) АТКА

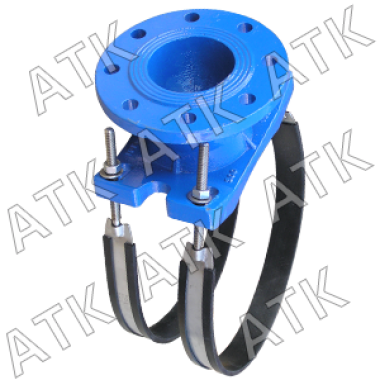

Отвод хомутовый (хомутовый отвод фланцевый, седёлка фланцевая, хомут врезной фланцевый, седло врезное фланцевое) состоит из седла, уплотнения, фиксирующего хомута, резиновой обкладки, опорных втулок и гаек Седло покрыто эпоксидно-порошковой эмалью толщиной 250 мкр. Отвод на магистральную трубу с фланцем DN 50 имеет один фиксирующий хомут, с фланцами DN 80 и DN100 - два хомута. На концах нержавеющего хомута приварены шпильки для его натяжения вокруг трубы путем протягивания гаек.
Установка отвода возможна в двух вариантах.
1. На готовое отверстие в магистральном трубопроводе при отключенном давлении рабочей среды.
2. На магистральный трубопровод под давлением с рассверловкой отверстия через запорный кран с помощью специального приспособления.
В первом случае, вынимают один конец хомута с опорной втулкой и навинченной гайкой из паза седла. Располагают седло так, чтобы уплотнение расположилось вокруг отверстия. Охватывают хомутом трубу и заводят конец хомута обратно в паз седла. Равномерно затягивают гайки. Монтируют запорную арматуру или ответвительный трубопровод.
Во втором случае после установки хомута на проектное место, монтируют на нем запорную арматуру (как правило шаровой кран или запорный вентиль) и специальное приспособление для сверления отверстий. Выполняют сверление через кран до струи рабочей жидкости из отверстия. Затем перекрывают кран. В зависимости от исполнения седла возможно присоединение трубопроводной арматуры или ответвительного трубопровода с фланцевым по ГОСТ 12820-80 или муфтовым соединением с дюймовой трубной резьбой.
Отводы хомутовые не являются фитингами, несущими конечную нагрузку. Отводы хомутовые (хомутовый отвод фланцевый, седёлка фланцевая, хомут врезной фланцевый, седло врезное фланцевое) не могут воспринимать неуравновешенную нагрузку от массы конца ответвительной трубы. Трубы должны быть жестко зафиксирована на опорах. Монтаж производится в пространственном положении удобном для врезки.
Рабочая среда | вода, нейтральные жидкости, фекальные воды, сточные воды |
Температура рабочей среды | от -20 до +110 °C |
Присоединение | Компрессионное (обжимное), Фланцевое |
Направление потока | любое |
Установочное положение | любое |
Гарантийный срок эксплуатации, месяцев | 12 |
Регламентирующий документ | ТУ 25.94.12-002-52607177-2019 |
Назначение | детали трубопроводов, метизы |
Страна происхождения | Россия |
Производитель (Бренд) | АТКА |

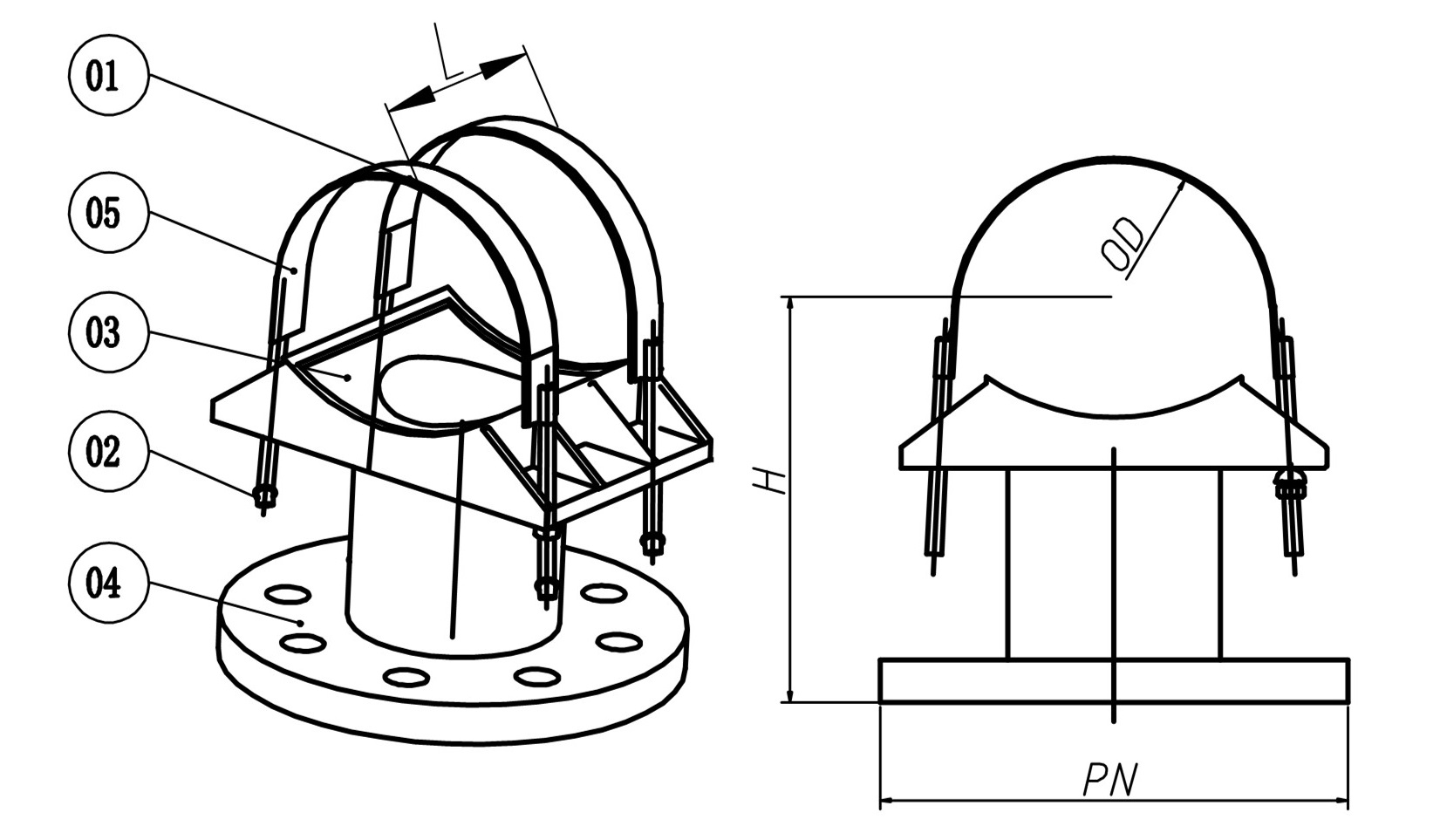

Поз. | Наименование | Материал |
---|---|---|
1 | Лента бандажная | Нержавеющая сталь 12Х18Н10Т |
2 | Гайка | Оцинкованная сталь Ст20 |
3 | Манжета | EPDM |
4 | Корпус | Высокопрочный чугун GGG50 c эпоксидно порошковым покрытием |
5 | Уплотнение | EPDM |
Модель | Диаметр условного прохода | Условное давление | Габаритные и присоединительные размеры | Масса | |||||
---|---|---|---|---|---|---|---|---|---|
Модель для фильтра | DN |
PN МПа |
Строительная длина, мм | L, мм | H мм | B, мм | DMIN мм | DMAX мм | m, кг |
80 | 1,6 | 115 | 115 | 200 | 165 | 88 | 98 | 4,65 | |
100 | 1,6 | 115 | 115 | 200 | 165 | 108 | 118 | 4,73 | |
125 | 1,6 | 115 | 115 | 200 | 165 | 133 | 144 | 4,83 | |
150 | 1,6 | 115 | 115 | 200 | 165 | 159 | 170 | 4,93 | |
175 | 1,6 | 115 | 115 | 200 | 165 | 191 | 200 | 5,08 | |
200 | 1,6 | 115 | 115 | 200 | 165 | 216 | 225 | 5,23 | |
225 | 1,6 | 115 | 115 | 200 | 165 | 241 | 250 | 5,38 | |
250 | 1,6 | 115 | 115 | 200 | 165 | 267 | 280 | 5,53 | |
300 | 1,6 | 115 | 115 | 200 | 165 | 315 | 326 | 5,73 | |
225 | 1,6 | 115 | 115 | 220 | 200 | 241 | 250 | 9,9 | |
250 | 1,6 | 140 | 140 | 235 | 200 | 267 | 280 | 10,26 | |
300 | 1,6 | 140 | 140 | 235 | 200 | 315 | 326 | 10,86 | |
200 | 1,6 | 140 | 206 | 233 | 10,40 | ||||
225 | 1,6 | 140 | 140 | 235 | 220 | 241 | 250 | 10,52 | |
250 | 1,6 | 135 | 135 | 235 | 220 | 267 | 280 | 10,82 | |
300 | 1,6 | 140 | 140 | 258 | 220 | 315 | 326 | 11,42 | |
350 | 1,6 | 135 | 135 | 258 | 220 | 355 | 368 | 11,5 | |
400 | 1,6 | 135 | 135 | 258 | 220 | 428 | 438 | 12,1 | |
500 | 1,6 | 135 | 135 | 258 | 220 | 530 | 540 | 13 | |
600 | 1,6 | 135 | 135 | 258 | 220 | 630 | 640 | 13,9 | |
300 | 1,6 | 310 | 320 | 310 | 313 | 338 | 11,42 | ||
400 | 1,6 | 380 | 320 | 380 | 418 | 443 | 12,5 | ||
500 | 1,6 | 448 | 216 | 448 | 508 | 532 | 13,00 | ||
600 | 1,6 | 560 | 230 | 560 | 630 | 640 | 13,9 |
DN - диаметр условного прохода трубы , на которую монтируются хомуты
DN2 - диаметр условного прохода фланца седелки
PN - внешний диаметр фланца седелки
n - количество хомутов на одной седелке
DN2 | DN | n |
50 | 80-300 | 1 |
80 | 225-300 | 2 |
100 | 225-600 | 2 или 3 |
